数据中心柴油发电机组带容性负载能力技术研究探讨(上)

 柴油发电机其实不是个理想的电压源，其内阻远比市政电力电网的内阻大，

 随着柴油发电机机组的额定输出的功率容量的减少，其内阻增大的矛盾显得

 更加突出。

 当我们用柴油发电机带电阻性负载时，其影响不易察觉，但如果采用柴油发

 电机来带整流滤波型负载（例如：计算机和通讯设备、日光灯、各种可控硅

 相移调速和调控设备）时，往往会遇到很大的麻烦。

 其原因是上述非线性负载会向柴油发电机组反射大量的高次谐波电流，比如

 传统UPS的5次和11次谐波等对柴油发电机的运行危害较为严重，轻则导致

 柴油发电机带载异常，重则甚至会损伤到柴油发电机。

 目前业界为了提高柴油发电机带非线性负载的成功率通常的办法是采用

 容量放大设计，通常的选型放大是1.5-2.0倍，少的也有1.2-1.5倍。

 为了减少谐波对柴油发电机的影响，目前行业通常解决办法是采用滤波器，

 比如有采用****昂贵的有源滤波器，或者采用****较低的电容补偿柜等办法。

 而传统UPS在不同的负载率下阻抗特性还不一样，比如在轻载下呈现容性，

 而在较重载下呈现感性（比如某款UPS产品三相负载分别为7、9、8KW时呈

 强容性，功率因数为-0.85、-0.87、-0.86；三相负载为12、13、13KW时

 呈弱感性，功率因数为0.96、0.97、0.95；三相负载为30KW时呈强感性，

 功率因数为0.92）。

 因此在如图2的串联谐振模型中，柴油发电机很容易在轻载下和容性负载

 振荡输出高电压而发生保护，所以采用传统电容补偿柜的设计中，轻载下

 不能投入电容补偿柜防止柴油发电机过补偿而振荡保护，而在较重载下才

 考虑投入电容柜来补偿感性负载带来的谐波。



                 图2 轻载下柴油发电机容易和容性负载发生振荡导致过压保护

 但是，随着目前数据中心追求节能高效的发展需求，越来越多的高频模块化

 UPS、高压直流、48V通信电源，甚至市电直供服务器的PSU电源等开关电

 源类负载会直接挂在柴油发电机输出上。

 理论上这些高频开关电源类负载通常带有功率因数校正电路，50%以上负载

 率情况下可以实现很高的功率因数和很小的谐波，但实际上因为2N的配置或

 者冗余的需求，在负载率不高情况下也会呈现一定的容性阻抗特性（比如典

 型服务器电源实测工作时PF值为-0.92）。

 此时这些高压直流等开关电源类负载不再处于正常工作状态，而是处于市电

 停电柴油发电机启动带来的开关电源重新启动过程（通常几十毫秒以上停电

 **会导致开关电源重启），开关电源重启过程中基本是电容充电的过程，而

 这个时候柴油发电机所带的负载会呈现很强的容性负载特性。负载大电流冲

 击很容易直接拉跨柴油发电机，导致柴油发电机带不起负载，后级开关失压

 输出脱扣，从而电池放电直到设备掉电。

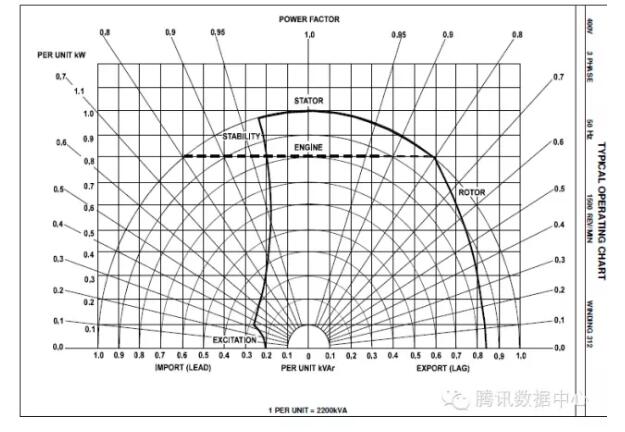

                              图3 典型柴油发电机的带载特性曲线

 我们再来看柴油发电机的典型带载特性曲线，从图3看，通常柴油发电机带容

 性负载能力其实较弱，而且呈快速衰减回缩。因此结合图2，在轻载模式下，

 要尽量减少发电机的输入带容性负载，当容性负载小于20%时，上升速率较

 为平稳，在发电机的处理能力之内，如果大于30%，则面临较大的过电压的

 风险。

 满载时，还要考虑功率角避免大于90°，增加容性负载也会增大功率角，减弱

 系统动态响应特性。目前厂家建议容性负载的百分比尽量要小于20%，当系

 统没有较大的负载波动时可考虑适当放大到30%。

 目前行业的通常做法是选择瞬态响应能力好的柴油发电机，并对发电机做适当

 放大选型也许可以部分减轻这一问题的严重性。

 但是系统的成本难免会增加，而且系统效率将下降，因此不能把所有希望放在

 这种增加较大投资的大马拉小车方案上，而且还不能****可以实现一步直接带

 重载成功（数据中心往往要求一步带重载，特别在低压柴油发电机应用场合）。

 因此除了柴油发电机设备本身，我们需要在数据中心配电及IT负载侧想些其他

 办法。

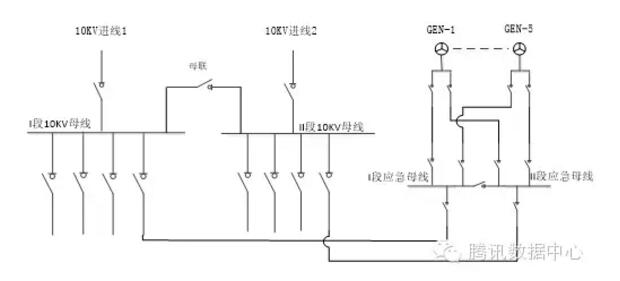

                         图4 典型集中式中压柴油发电机供电架构

 对于图4典型的集中式中压柴油发电机供电架构，其原理是多台中压柴油发

 电机并机成功后再分别和1、2段中压母线做投切。正常情况下任何一路外

 电停电，则由另外一路市电带起所有负载，只有两路10KV都掉电后柴油发

 电机才承担起整个机房的所有负荷。架构特点如下：

 首先，负荷通过SCADA控制将多个变压器逐个分时投入，相对于多台柴油

 发电机并机后的逐个变压器渐进加载，对集中式柴油发电机的负荷冲击并

 不算大。

 其次，传统数据中心内部对功率因数大于0.9的要求，谐波较大的变压器

 多带有电容补偿装置，采用**近补偿方式到中压侧总体PF值较高。此外，

 偏感性的冷机、冷塔、水泵等电机类负载和偏容性的高频UPS、高压直流、

 开关电源等负载特性互补，功率因数得到优化，也减少了总柴油发电机系

 统容量。

 **后，采用集中式中压柴油发电机方案，负载还可以根据重要等级以及系

 统**小加载量等优先加载或卸载，所以对于集中式中压柴油发电机并机系

 统谐波引入的瞬时负载冲击也不大，通常大多能正常逐个带载成功。

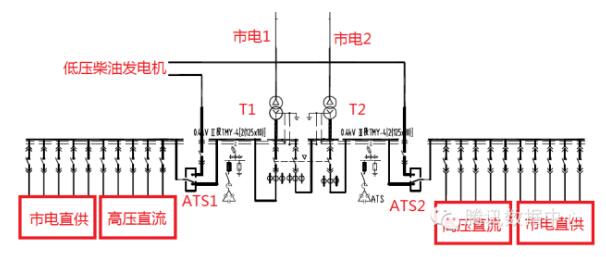

                            图5 典型分布式低压柴油发电机供电架构

 但是，如果采用图5的分布式低压柴油发电机系统架构则会****不一样，因

 为每台分布式低压柴油发电机需要承当两个变压器ATS切换后的所有负荷，

 甚至可能是一步直接加到重载甚至满载（如上图，市电停电情况下单台柴油

 发电机要瞬时带起两个变压器ATS切换后的全部负荷），此时会对分布式柴

 油发电机有很大的的瞬时冲击，特别是带纯IT的开关电源类容性负载重启时

 的大电流冲击。

 若此时仍还采用了容性补偿柜并补偿，则会进一步加剧电容类负载对分布式

 柴油发电机的负载冲击，容易直接导致柴油发电机出现带载能力不足而保护

 关机。

 这里列举一个测试研究场景，如图6，一台2.5MVA的低压柴油发电机，经

 ATS和总负载容量为1.5MW的两个T1\T2变压器输出的两组高压直流负载

 分两步分别投切后，柴油发电机输出电压受容性负载冲击而拉跨，导致柴发

 输出开关失压脱扣，低压油机带载失败。而此型号柴油发电机在厂验阶段带

 纯电阻性负载情况下是可以实现2.0MW的一步带载能力的。

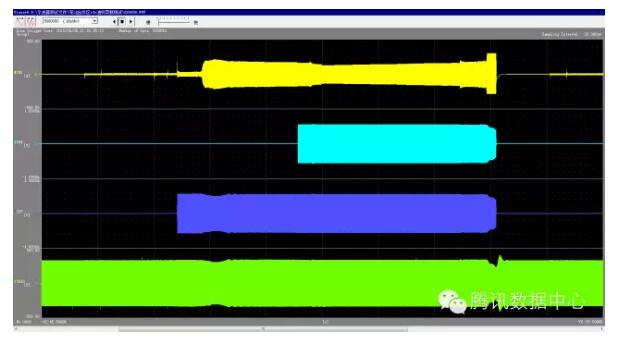

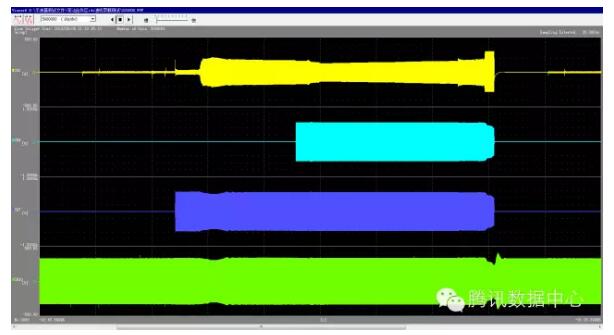

                       图6 T2/T1带载，油机输出电压跌落、带载失败

 我们这里先简单分析一下高压直流（或PSU）开关电源的负载启动特性，图7

 是各种开关电源类电源的电路原理图，分为上半部的PFC级和下半部的DC/

 DC转换环节。

                                图7 典型开关电源电路拓扑图

 开关电源启动冲击主要表现在如下的四个过程：1、启动瞬间开关电源的

 X电容和Y电容等冲击；2、软启动电阻对PFC母线大电容的充电过程；

 3、软启动继电器吸合瞬间带来的电流冲击；4、DC\DC输出电流启动/

 增加过程（包括电池充电电流及负载电流），这四个过程都可能会对柴油

 发电机有冲击作用。

 由于开关电源的X电容和Y电容是皮法（pF）级充电基本可以忽略，所以

 实测开关电源启动会出现如下图左侧的软启动电阻冲击、中间的软启动继

 电器合闸冲击，以及右侧的负载电流启动冲击三个主要冲击电流。除了开

 关电源模块级外，还需向上继续从电源系统级，ATS切换开关配电级，到

 整个供电系统级查找分析。

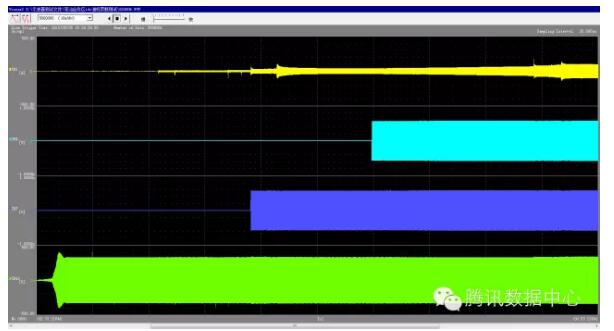

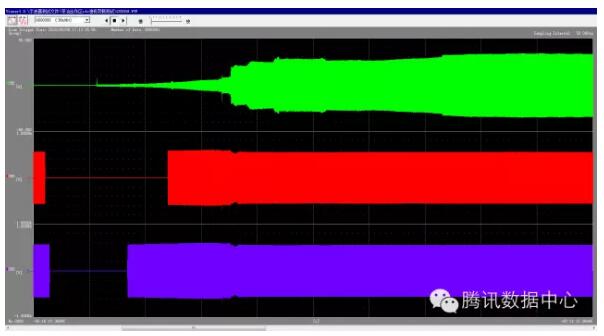

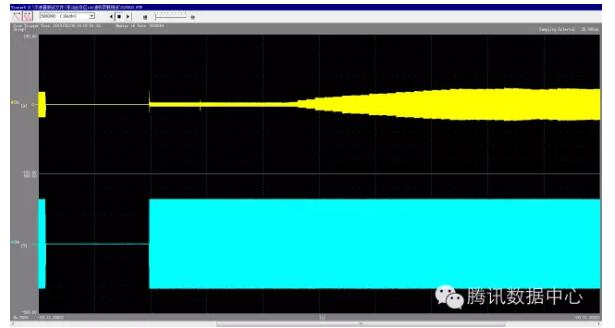

                                图8 开关电源启动冲击电流波形

一、单套高压直流系统启动测试
